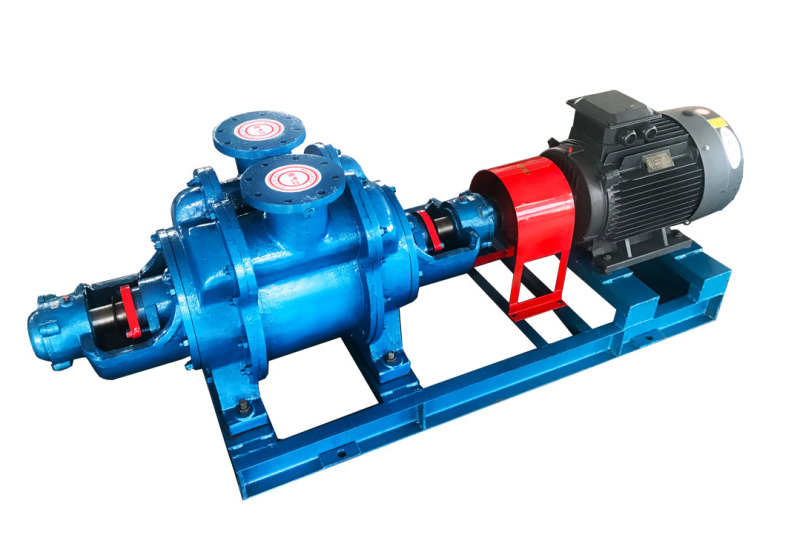

Bomba de vacío y compresor de anillo de agua serie SZ

Introducción y aplicación del producto:

La bomba de anillo líquido tipo SZ tiene cuatro especificaciones SZ-1, SZ-2, SZ-3 y SZ-4, se utiliza para bombear o comprimir aire y otros gases no corrosivos, insolubles en agua y que no contienen partículas sólidas. Es un tipo de equipo de presión negativa ampliamente utilizado en la industria de maquinaria, petroquímica, farmacéutica, alimentaria, azucarera y electrónica.

Principio de funcionamiento:

El impulsor de la bomba de vacío de anillo de agua tipo SZ está montado excéntricamente en el cuerpo de la bomba y se inyecta una cantidad adecuada de agua en la bomba al arrancar. Cuando el impulsor gira, el agua se forma en la pared del cuerpo de la bomba por la fuerza centrífuga, la superficie interior del anillo de agua es tangencial al cubo, en la primera mitad del proceso, la superficie interior del anillo de agua se separa gradualmente del cubo, la bomba de vacío de anillo de agua tipo SZ forma por tanto un espacio entre las palas del impulsor y se expande gradualmente, de modo que el aire se inhala en el puerto de succión; En el proceso de la segunda mitad de rotación, la superficie interior del anillo de agua se acerca gradualmente al cubo y el volumen del espacio entre las palas se reduce, por lo que el aire entre las palas se comprime y se descarga.

Entonces, cada vez que gira el impulsor, el volumen del espacio entre las paletas cambia una vez, el agua entre cada paleta se mueve alternativamente como un pistón y la bomba de vacío de anillo de agua tipo SZ bombea el gas continuamente.

Cuando el gas descargado por la bomba de vacío de anillo de agua tipo SZ es gas de escape, hay un tanque de agua en el extremo de escape. Después de que el gas de escape y parte del agua con él se descargan en el tanque de agua, el gas se escapa por el tubo de salida del tanque de agua y el agua cae al fondo del tanque de agua a través del tubo de retorno y luego regresa a la bomba para su uso. Si el tiempo del ciclo es largo, se calentará. Para la reposición y el enfriamiento, el suministro de agua fría es adecuado a 15 ℃.
